插入式電磁水表安裝過程中需要注意的問題

來源:
2020-04-23

插入式電磁水表具有測量可靠、抗干擾能力強、體積小、重量輕、安裝維護方便等優點,對于大口徑供水管道,性價比高。不停水在線安裝,更凸顯其優越性,大大降低了水表安裝過程的施工成本。在城市供水、水利建設領域,冶金、石化、鋼鐵、化工、醫藥等行業得到了很好的應用。要想使用好插入式電磁水表,在安裝過程中需要注意一些細節問題,否則很容易在使用過程中出現測量不準的現象。

插入式電磁水表安裝注意事項

1、取點:保證足夠的直管段是選擇安裝點的首要條件,它遵循電磁水表前五后三DD為管道直徑)直管段要求,否則當管徑及閥門開度變化時,會產生渦流和流場畸變,流速產生不確定性,對傳感器電極的測量產生不良影響,從而影響流量的測量。所以要盡可能離開水泵、彎管、閥門、三通等一定的距離。

2、盡可能避免干擾源,避開容易產生真空、氣體、渦流和不滿管的地方安裝,傳感器和轉換器的分體電纜要避開電動機、變頻器等強電、磁場等干擾設備。

3、由于傳感器的輸出信號為mV級,為了提高抗干擾能力,屏蔽線必須接地。一般金屬管道都與大地連通,流動的介質通過金屬管道與大地連接,所以并不強制要求插入式電磁水表單獨設置接地裝置。對于非金屬管道安裝插入式電磁水表,要求必須單獨接地連接。

4、保證插入式電磁水表與管道的垂直度:實驗證明插入式電磁水表在進行插入式安裝時,以下的安裝方向偏差,產生的誤差。

插入式電磁水表安裝前的測量

小于水表的基本誤差,因此有比較小的方向偏差不會影響其測量精度,一般通過觀察其方向標志即可完成方向偏差的要求。

插入式電磁水表安裝的垂直度是大家比較關心的問題,由于焊接在管道上用于連接的套管按不同的管徑,有一個弧度R,如下圖,因此徑向的垂直度在工廠制作加工時已經完成,這個在現場安裝過程中,只需要把套管安放在比較光滑的管道上,檢查一下吻合度即可。

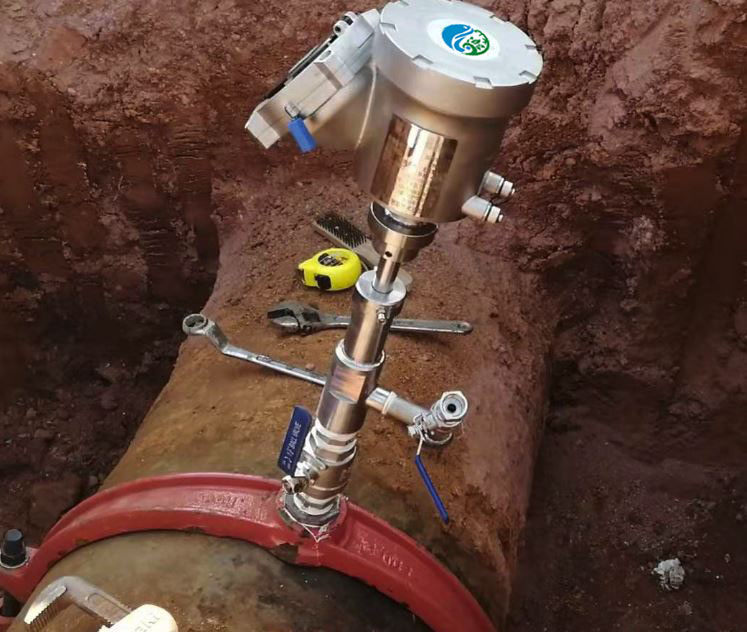

插入式電磁水表安裝

軸向垂直度是安裝過程中必須注意的,否則可能造成焊接套管產生傾斜,增加測量誤差。在套管焊接前,先在套管兩邊,進行點焊后,使用直角尺在套管Z點進行找正后、并修正其垂直度,從而可以保證焊接短管與管道中心線垂直度。

5、注意防止短管變形和絲扣被損壞:由于現場焊接水平的不確定性,建議在套管焊接前,將連接球閥與套管進行初步連接,一是防止焊接造成的套管變型,二是防止焊渣濺到絲扣上損壞絲扣,造成套管焊接好了,球閥與套管無法連接的現象。

6、管道內徑具體尺寸的確定:插入式電磁水表安裝的管道,大多數是非標準管道,又沒有詳細的資料,管道內徑實際尺寸的確認是一個比較困難的事情,青藤環境的技術服務工程師們,在實踐過程中,摸索了一套比較精確測量管道內徑的方法,從而解決了困擾大多數客戶對管道內徑要求的需要。

7、插入式電磁水表插入深度的確認與調節:輸水管道中,管道內介質平均流速在管徑的D/8處,不同的廠家插入式電磁水表的插入深度要求有一些差異,由于采取實流標定,事先確認了插入深度,安裝過程中只要按照廠家要求即可。青藤環境的插入式電磁水表一般DN700及以下的管道要求插入深度為D/2DN700以上的插入深度為0.121D,在出入桿上有標尺,按標尺調整好即可。

如遇特殊情況,插入式電磁水表的插入深度不能按照說明書要求安裝,測量流量會產生一些變化,在這種情況下,為了保證測量的準確性,需要通過插入深度與流量關系式修正公式進行計算以后,調整傳感器系數即可。

8、實際流量的準確性問題:這是關系到插入式電磁水表可否使用的關鍵點,對于被插入管道來說,一般都是非標準管,一些廠家的轉換器的管徑只有整數位,比如:DN300DN400、DN1000DN1200等,實際中非標準管的管道內徑并非整數位,或是大于整數位,或是小于整數位,那么如果選用水表口徑只有整數位的轉換器,雖然可以進行傳感器系數修正,但會造成傳感器實際系數和標定系數的差異,給管理帶來很大的麻煩,修正后的流量也是值得探討的。

面對這一難題,青藤環境自主研發的的高精度轉換器,徹底解決了這一問題,對于管道內徑而言,可以精確設置到mm級別,從而確保轉換器的管徑與實際管徑吻合,保證了流量的精確測量。
